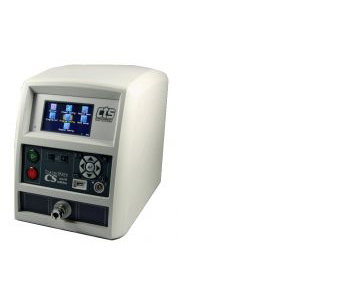

모델명 : TracerMate CS

트래이서메이트CS장치는 탁상형 또는 벽면 취부형의 정밀장치로서, 트래이서 가스의 배출과 충진을 제어하며, 최소의 공간을 사용하여 최대의 성능을 발휘할 수 있도록 디자인되었습니다.

트래이서메이트CS장치는30년 이상의 증명된 트래이서 가스 제어기술을 바탕으로 하는 첨단 알고리즘을 가지고 있어, 더욱 빠르고 정확한 생산이 가능토록 해드립니다.

세부정보

• 사이즈 : 228.60mm(W) x 287.02mm(H) x 327.66mm(D)
• 강력한32비트 프로세서 및24비트A/D 변환기
• 칼라LCD 화면
• XY 그래프(압력, 손실 또는 플로우)
• 영문, 중문, 국문, 스페인어 가능
• 모듈식 공압 그리고 제어패키지
• 단일 테스트 채널-옵션으로 멀티 테스트 포트 가능(최대 4개)

압력 디케이 또는 트레이서 가스 테스트 필요 요건에 맞게 멀티테스트 설정가능

• 싱글 또는 멀티 스텝 검증/UL 테스트
• 압력/진공 디케이-압력변화
• 진공디케이를 사용한 제품 배출-압력변화/시간
• 압력디케이를 사용한 대리크 제품 충진-압력변화/시간
• 제품의 미세 리크 충진 중 압력 디케이 겸비 – 압력 변화/시간
• 트래이서 가스 회수– 배기
• 캐필러리 테스트(정압)
• 워터 테스트(정압)
• 제품 포트 배출
• 질소(N2) 백충진 또는 제품 클린 싸이클
• 트래이서 가스(헬륨) 포집 모드
• 트래이서 가스(헬륨) 스니퍼 테스트 단일 테스트 포인트
• 트래이서 가스(헬륨) 스니퍼 테스트 클램프쉘 모드
• 트래이서 가스(헬륨) 스니퍼 테스트 멀티 테스트 포인트
• 고진공 테스트(헬륨) – 챔버 밸브 컨트롤 없음
• 고진공 테스트(헬륨) – 챔버 컨트롤 포함
• 압력/진공디케이– 증명서가 발급되는 매스플로우 리크표준을 근거로 함
• 링크기능- 순차적 테스트
• “모(母)-프로그램”은 귀하의 멀티 테스트 사양에 대하여, 순차적 테스트를 수행할 수 있도록 해줍니다.
• 99개의 프로그램 저장
• 프로그램은 키패드, RS232(바이너리) 또는 이더넷에 의하여 선택 가능
• 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패등)
• 테스트 결과 아웃풋 형식의 구성 가능

질량분석계와 인터페이스로 접속되는 배출과 가압 장비

현재 시장에서 가장 대중적인 브랜드의 질량분석계 및 스니퍼 장비와 통신할 수 있습니다.

통신 기능은 사용되는 트레이서 가스 장비의 성능에 따라 달라지지만 대부분의 경우 더 정확한 테스트가 가능하도록 해줍니다. 그 예는 다음과 같습니다.

• 최소의 리크 위치 테스트 요구 조건에 대한 타이머를 설정합니다.
• CS 장비는 리크 탐지기 결과에 따라 PASS/FAIL을 표시합니다.
• CS 장비는 각각의 로케이션에서 리크 탐지기에 의해 측정된 리크율을 표시합니다.
• 더 많은 기능/통합 제품

배출과 가압 장비 그 이상

스탠더드 배출과 충전, 제품 테스트 또는 최종 포장에 있어서 뛰어난 제품입니다.

추가 기능으로 큰 부피와 작은 부피의 가압, 압력 프루프 테스트, 가스 혼합, 헬륨 재생 또는 트레이서 가스 준비, 질소 퍼지(purge) 등을 포함합니다.

선택적인 테스트 파라메타

• 퀵테스트
• 조정이 가능한 환경유동보정은 각 테스트 프로그램별 적용 가능

표준 테스트 압력 범위

-14.5, -2, 0.5, 2, 30, 100, 200, 400, 500, 700 (PSIG)

• 절대압 센서: Full Scale의 +/-0.05%의 정도를 가짐
• 6개의 압력 센서 칼리브레이션 포인트 제공
• 전자 레귤레이터에 대한 선택적 멀티 칼리브레이션 포인트 제공
• 진공 발생기 내장 가능(선택사양)
• 자동 서플라이 셧-오프 기능 채택 가능(선택사양)

트래이서 가스 믹싱 옵션

• 100% 트래이서 가스
• 75% 트래이서 가스/ 25% 질소 또는 공장 Air
• 50% 트래이서 가스/ 50% 질소 또는 공장 Air
• 25% 트래이서 가스/ 75% 질소 또는 공장 Air

다양한 측정 단위 선택

• 압력 PSIG, PSIV, inH2O, cmH2O, mmH2O, kg/cm2, ATM, inHg, cmHg, mmHg, kPa, Pa, MPa, Bar, mBar, Torr
• 유량 sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh
• 시간 sec, msec, min
• 고진공 mBar, Torr, mToor, microns, Pascals
• 측정 단위는 장치 전체 또는 각 프로그램 별로 정의가 가능함.

자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

• 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크 표준을 근거로 이루어집니다.
• 외부 리크 표준 포트 장착 가능(선택사양)
• “Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
• 칼리브레이션에 대한 수동 편집 허용.
• 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

• 6개의 인풋과 6개의 아웃풋을 가지며, 최대5개의 프로그램 가능한 툴링모션을 피드백과 함께 제공함.
• CTS 커넥터의 적용을 위한 공압 액추에이터 포트 제공 (선택사양, 최대5개의 공압 아웃풋)
• 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

• 5000개의 테스트 결과를 저장
• 제품 추적을 위한SPC 데이터 추적 기능 제공
• USB포트를 통한 데이터 다운로드 가능
