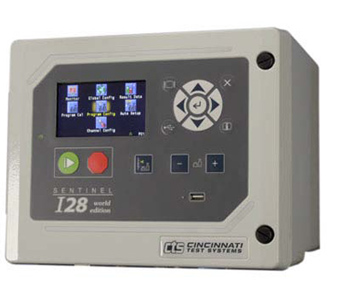

모델명 : Sentinel I28

세계에서 가장 발달된 다기능 테스트 장비입니다.

40,000,000번 이상의 사이클 테스트를 거친 표준 밸브 매니폴드 디자인입니다. 정확도와 반복성을 향상시키는 새로운 고사양 압력 센서를 사용하였습니다.

강력한32비트 프로세서 및24비트A/D 컨버터

세부정보

• 사이즈 : 305.57mm(W) x 235.59mm(H) x 220.61mm(D)
• 분해능 : 0.00001% Full Scale
• 통신 : USB, RS232, Ethernet
• I/O : Input 12개, Output 12개
• 5000개의 테스트 결과 저장
• 칼라LCD 화면
• XY 그래프(압력, 손실 또는 플로우)
• 영문, 중문, 국문, 스페인어 가능
• 모듈식 공압 그리고 제어패키지
• 단일 테스트 채널
• USB 저장 장치를 이용하여 백업, 복구 및 리포트 가능

압력 디케이 또는 매스플로우 테스트의 요구사양에 따라, 멀티-테스트 구성이 가능

• 압력/진공 디케이– 압력변화
• 압력/진공 디케이– 압력변화/시간
• 압력/진공 디케이– 리크표준
• 폐쇄테스트(진공 또는 압력)
• 매스플로우-직유량 리딩(정압 테스트에서만 가능)
• 매스플로우– 리크표준으로 교정(정압 테스트에서만 가능)
• 모(母)-프로그램은 귀하의 멀티 테스트 사양에 대하여 순차적 테스트를 수행할 수 있도록 해줍니다.
• 99개의 프로그램 저장
• 프로그램은 키패드, RS232(바이너리) 또는 이더넷에 의하여 선택 가능
• 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패 등)
• 테스트 결과 아웃풋 형식의 구성 가능

선택적인 테스트 파라메타

• 퀵테스트
• 조정이 가능한 환경유동보정은 각 테스트 프로그램별 적용 가능

표준 테스트 압력 범위

진공, ~2psig, ~30 psig, ~100 psig, ~200 psig, ~400 psig, ~500 psig

• 체적이 큰 제품에 대하여, 200psig의 압력 범위하에서, 최대5배까지 충진과 배기 시간을 단축 시킬 수 있는 고유량(High Cv) 밸브와 매니폴드 채택 옵션 제공.
• 저체적(0.07cc) 매니폴드 채택 옵션 제공
• 절대압 센서: Full 스케일의 +/-0.05%의 정도를 가짐
• 전자레귤레이터에 대한 선택적 멀티 칼리브레이션 포인트 제공

표준 매스 플로우 센서 범위

0.5~50sccm, 2.0~250sccm, 30~3000sccm

자동 셋업, 자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

• 자동 셋업은 허용 싸이클 시간 동안 테스트 압력을 검증하고 결과에 최적화되는 적절한 테스트 시간을 자동 선정합니다. (미국특허#7,594,424 B2)
• 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크표준을 근거로 이루어집니다.
• “Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
• 칼리브레이션에 대한 수동 편집 허용.
• 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

• 12개의 인풋과12개의 아웃풋을 가지며, 최대5개의 프로그램 가능한 툴링모션을 피드백과 함께 제공함.
• 제품 마킹 제어
• 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

• 5000개의 테스트 결과를 저장
• 제품 추적을 위한SPC 데이터 추적 기능 제공
• USB포트를 통한 데이터 다운로드 가능
