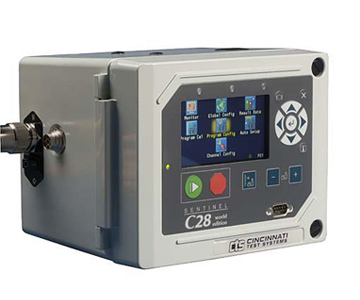

모델명 : Sentinel C28WE

최신 출시 제품으로 첨단기술이 탑재되어 센티넬 리크테스트 장치군에 포함되었습니다.

C28WE은 최신32비트 시스템을 기반으로 하는 테스트 알고리즘을 가지며, 더욱 소형화된 팩키지로 구성되고, 더욱 빠르고 뛰어난 반복성을 가집니다.

세부정보

  • 사이즈 : 220.88mm(W) x 168.49mm(H) x 183.92mm(D)
  • 분해능 : 0.00001% Full Scale
  • 통신 : RS232, Ethernet
  • I/O : Input 6개, Output 3개
  • 5000개의 테스트 결과 저장
  • 칼라LCD 화면
  • 개별LED 테스트 상태 표시등(“합격/불합격/테스트중”)
  • 영문, 중문, 국문, 스페인어 가능
  • 모듈식 공압 그리고 제어패키지
  • 단일 테스트 채널
  • USB 저장 장치 – 펌웨어 업데이트만 가능

압력 또는 진공 테스트 요구사양에 따른 단일 테스트로 구성됨

  • 압력/진공 디케이– 압력변화
  • 압력/진공 디케이– 압력변화/시간
  • 압력/진공 디케이– 리크표준
  • 폐쇄테스트(진공 또는 압력)
  • 32개의 프로그램 저장
  • 프로그램은 키패드 또는 바이너리 인풋 펄스에 의해 선택됨
  • 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패 등)
  • 테스트 결과 아웃풋 형식의 구성 가능

선택적인 테스트 파라메타

  • 퀵테스트

표준 테스트 압력 범위

진공, ~2psig, ~30 psig, ~100 psig, ~200 psig

  • 체적이 큰 제품에 대하여, 200psig의 압력 범위하에서, 최대5배까지 충진과 배기 시간을 단축 시킬 수 있는 고유량(High Cv) 밸브와 매니폴드 채택 옵션 제공.
  • 절대압 센서: Full 스케일의 +/-0.4%의 정도를 가짐
  • 전자레귤레이터에 대한 선택적 멀티 칼리브레이션 포인트 제공

자동 셋업, 자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

  • 자동 셋업은 허용 싸이클 시간 동안 테스트 압력을 검증하고 결과에 최적화되는 적절한 테스트 시간을 자동 선정합니다. (미국특허#7,594,424 B2)
  • 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크표준을 근거로 이루어집니다.
  • “Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
  • 칼리브레이션에 대한 수동 편집 허용.
  • 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

  • 6개의 인풋과 3개의 아웃풋을 가지며 1개의 프로그램 가능한 툴링모션 – 피드백 없음
  • 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

  • 5000개의 테스트 결과를 저장
  • 제품 추적을 위한SPC 데이터 추적 기능 제공
