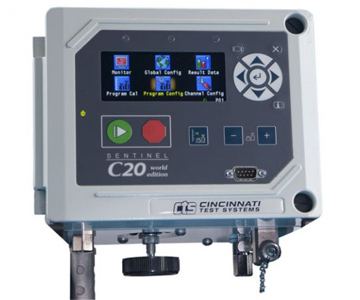

모델명 : Sentinel C20WE

고사양, 저비용의 압력디케이 리크 테스트 장비입니다.

사이즈가 작아 생산라인 설비에 쉽게 설치하실 수 있으며 작동 하기가 쉽습니다.

세부정보

• 사이즈 : 220.88mm(W) x 168.49mm(H) x 183.92mm(D)
• 분해능 : 0.00001% Full Scale
• 통신 : RS232
• I/O : Input 6개, Output 3개
• 5000개의 테스트 결과 저장
• 칼라LCD 화면
• 개별LED 테스트 상태 표시등(“합격/불합격/테스트중”)
• 영문, 중문, 국문, 스페인어 가능
• 모듈식 공압 그리고 제어패키지
• 단일 테스트 채널

압력 또는 진공 테스트 요구사양에 따른 단일 테스트로 구성됨

• 압력/진공 디케이– 압력변화
• 압력/진공 디케이– 압력변화/시간
• 압력/진공 디케이– 리크표준
• 폐쇄테스트(진공 또는 압력)
• 4개의 프로그램 저장
• 프로그램은 키패드 또는 바이너리 인풋 펄스에 의해 선택됨
• 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패 등)
• 테스트 결과 아웃풋 형식은 고정

선택적인 테스트 파라메타

• 퀵테스트

표준 테스트 압력 범위

진공, ~30 psig, ~100 psig

• 체적이 큰 제품에 대하여, 200psig의 압력 범위하에서, 최대5배까지 충진과 배기 시간을 단축 시킬 수 있는 고유량(High Cv) 밸브와 매니폴드 채택 옵션 제공.
• 절대압 센서: Full 스케일의 +/-0.4%의 정도를 가짐

자동 셋업, 자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

• 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크표준을 근거로 이루어집니다.
• "Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
• 칼리브레이션에 대한 수동 편집 허용.
• 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

• 6개의 인풋과 3개의 아웃풋을 가지며 1개의 “seal only”툴링모션 – 피드백 없음
• 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

• 5000개의 테스트 결과를 저장
• 제품 추적을 위한SPC 데이터 추적 기능 제공
