Sentinel Blackbelt Pro

리크 테스트의 모든것, ATS 시스템즈만의 Know-How

Sentinel Blackbelt Pro

도면 다운로드

Download Benchtop Catalog (English)

Download Wall mount Catalog (English)

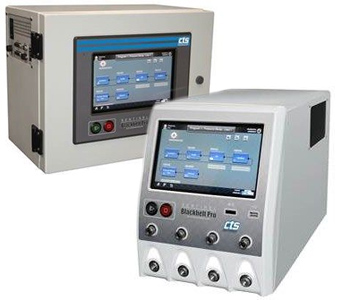

모델명 : Sentinel Blackbelt Pro

Sentinel Blackbelt Pro는 멀티테스트, 멀티포트, 멀티채널 테스트를 위한 차세대 모델입니다.

한대의 장비를 사용하여 각 스테이션에서 4개의 파트 테스트를 동시 또는 개별로 운용할 수 있습니다.

세부정보

  • 사이즈(Wall Mount 타입) : 429.97mm(W) x 330.20mm(H) x 261.91mm(D)
  • 분해능 : 0.00001% Full Scale
  • 통신 : USB(3개), RS232(2개), Ethernet
  • I/O : Input 18개, Output 18개
  • 칼라LCD 화면- 터치스크린 방식
  • XY 그래프(압력, 손실 또는 플로우)
  • 1,000,000개의 테스트 결과 저장
  • 데이터 보안 – 멀티레벨 패스워드 접속, 스마트키 컨트롤
  • 영문, 중문, 국문, 스페인어, 포르투칼어 가능
  • 모듈식 공압 그리고 제어패키지
  • 멀티채널-최대 4개 테스트 포트
  • USB 저장 장치를 이용하여 백업, 복구 및 리포트 가능

압력 디케이 또는 매스플로우 테스트의 요구사양에 따라, 멀티-테스트 구성이 가능

  • 압력/진공 디케이– 압력변화
  • 압력/진공 디케이– 압력변화/시간
  • 압력/진공 디케이– 리크표준
  • 폐쇄테스트(진공 또는 압력)
  • 매스플로우-직유량 리딩(정압 테스트에서만 가능)
  • 매스플로우– 리크표준으로 교정(정압 테스트에서만 가능)
  • 동시, 순차, 개별 테스트 가능
  • 999개의 프로그램 저장
  • 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패 등)
  • 테스트 결과 아웃풋 형식의 구성 가능

선택적인 테스트 파라메타

  • 퀵테스트
  • 조정이 가능한 환경유동보정은 각 테스트 프로그램별 적용 가능

표준 테스트 압력 범위

진공, ~2psig, ~30 psig, ~100 psig, ~200 psig, ~400psig, ~500 psig

  • 체적이 큰 제품에 대하여, 200psig 압력 범위내에서 최대5배까지 충진과 배기 시간을 단축 시킬 수 있는 고유량(High Cv) 밸브와 매니폴드 채택 옵션 제공
  • 저체적(0.07cc) 매니폴드 채택 옵션 제공
  • 절대압 센서: Full 스케일의 +/-0.05%의 정도를 가짐
  • 전자레귤레이터에 대한 선택적 멀티 칼리브레이션 포인트 제공

표준 매스 플로우 센서 범위

0.5~50sccm, 2.0~250sccm, 30~3000sccm

자동 셋업, 자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

  • 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크표준을 근거로 이루어집니다.
  • “Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
  • 칼리브레이션에 대한 수동 편집 허용.
  • 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

  • 18개의 인풋과 18개의 아웃풋을 가지며, 프로그램 가능한 툴링모션을 피드백과 함께 제공함.
  • 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

  • 1,000,000개의 테스트 결과를 저장
  • 제품 추적을 위한SPC 데이터 추적 기능 제공
  • USB포트를 통한 데이터 다운로드 가능
