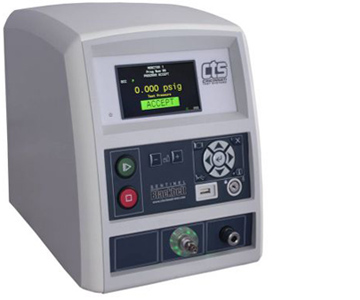

모델명 : Sentinel Blackbelt

블랙벨트는 탁상형 정밀 리크 테스트 장치로서 최소 공간에 최대의 성능을 가지도록 디자인된 것입니다.

신시네티 테스트 시스템사의 블랙벨트 장치는30년 이상의 증명된 리크 테스트 경험을 바탕으로 하는 첨단 알고리즘을 가지며, 고객의 요구 사항을 대부분 반영하여 더욱 빠르고 정확한 결과를 낳도록 개발되었습니다.

세부정보

• 사이즈 : 228.60mm(W) x 287.02mm(H) x 327.66mm(D)
• 분해능 : 0.00001% Full Scale
• 통신 : USB, RS232, Ethernet
• I/O : Input 6개, Output 6개
• 5000개의 테스트 결과 저장
• 칼라LCD 화면
• XY 그래프(압력, 손실 또는 플로우)
• 영문, 중문, 국문, 스페인어 가능
• 모듈식 공압 그리고 제어패키지
• 단일 테스트 채널-옵션으로 멀티 테스트 포트 가능(최대 4개)
• USB 저장 장치를 이용하여 백업, 복구 및 리포트 가능

압력 디케이 또는 매스플로우 테스트의 요구사양에 따라, 멀티-테스트 구성이 가능

• 압력/진공 디케이– 압력변화
• 압력/진공 디케이– 압력변화/시간
• 압력/진공 디케이– 리크표준
• 폐쇄테스트(진공 또는 압력)
• 매스플로우-직유``량 리딩(정압 테스트에서만 가능)
• 매스플로우– 리크표준으로 교정(정압 테스트에서만 가능)
• 기울기를 가지는 압력 상승 또는 하강선상에서 특정 압력 변화 측정(정압 테스트에서만 가능)
• 기울기를 가지는 유량 변화선상에서 특정 직유량 측정(정압 테스트에서만 가능)
• 기울기를 가지는 압력 변화선상에서 “압력유지(proof)” 검사(정압 테스트에서만 가능)
• 링크 기능 - 순차적 테스트
• 모(母)-프로그램은 귀하의 멀티 테스트 사양에 대하여 순차적 테스트를 수행할 수 있도록 해줍니다.
• 99개의 프로그램 저장
• 프로그램은 키패드, RS232(바이너리) 또는 이더넷에 의하여 선택 가능
• 테스트 결과에 대한 평가를 선택할 수 있음(실패/통과/실패 등)
• 테스트 결과 아웃풋 형식의 구성 가능

선택적인 테스트 파라메타

• 퀵테스트
• 조정이 가능한 환경유동보정은 각 테스트 프로그램별 적용 가능

표준 테스트 압력 범위

진공, ~2psig, ~10 psig , ~30 psig, ~100 psig, ~200 psig, ~400 psig, ~500 psig

• 체적이 큰 제품에 대하여, 200psig의 압력 범위하에서, 최대5배까지 충진과 배기 시간을 단축 시킬 수 있는 고유량(High Cv) 밸브와 매니폴드 채택 옵션 제공.
• 저체적(0.07cc) 매니폴드 채택 옵션 제공
• 절대압 센서: Full 스케일의 +/-0.05%의 정도를 가짐
• 전자레귤레이터에 대한 선택적 멀티 칼리브레이션 포인트 제공
• 진공 발생기 내장 가능(선택사양)

표준 매스 플로우 센서 범위

0.5~50sccm, 2.0~250sccm, 30~3000sccm

자동 셋업, 자동 칼리브레이션 그리고 자가진단(Self Test) 기능 탑재

• 자동 셋업은 허용 싸이클 시간 동안 테스트 압력을 검증하고 결과에 최적화되는 적절한 테스트 시간을 자동 선정합니다. (미국특허#7,594,424 B2)
• 자동 칼리브레이션은 증명서를 가지는 압력 및 유량에 대한 매스플로우 리크표준을 근거로 이루어집니다.
• 외부 리크표준 포트 장착 가능(선택사양)
• “Performance Factor”를 제공하여, 칼리브레이션 정확성에 대한 피드백 제공.
• 칼리브레이션에 대한 수동 편집 허용.
• 자가진단(Self Test) 기능은 장치 공압부에 대한 “No-Leak”상태를 검증함.

툴링제어

• 6개의 인풋과 6개의 아웃풋을 가지며, 최대5개의 프로그램 가능한 툴링모션을 피드백과 함께 제공함.
• CTS 커넥터의 적용을 위한 공압 액추에이터 포트 제공 (선택사양, 최대5개의 공압 아웃풋)
• 툴링I/O는 외부 연결방식을 취함.

테스트 데이터 저장

• 5000개의 테스트 결과를 저장
• 제품 추적을 위한SPC 데이터 추적 기능 제공
• USB포트를 통한 데이터 다운로드 가능
